发酵罐
发酵罐,指工业上用来进行微生物发酵的装置。其主体一般为用不锈钢板制成的主式圆筒,其容积在1m3至数百m3。在设计和加工中应注意结构严密,合理。能耐受蒸汽灭菌、有一定操作弹性、内部附件尽量减少(避免死角)、物料与能量传递性能强,并可进行一定调节以便于清洗、减少污染,适合于多种产品的生产以及减少能量消耗。

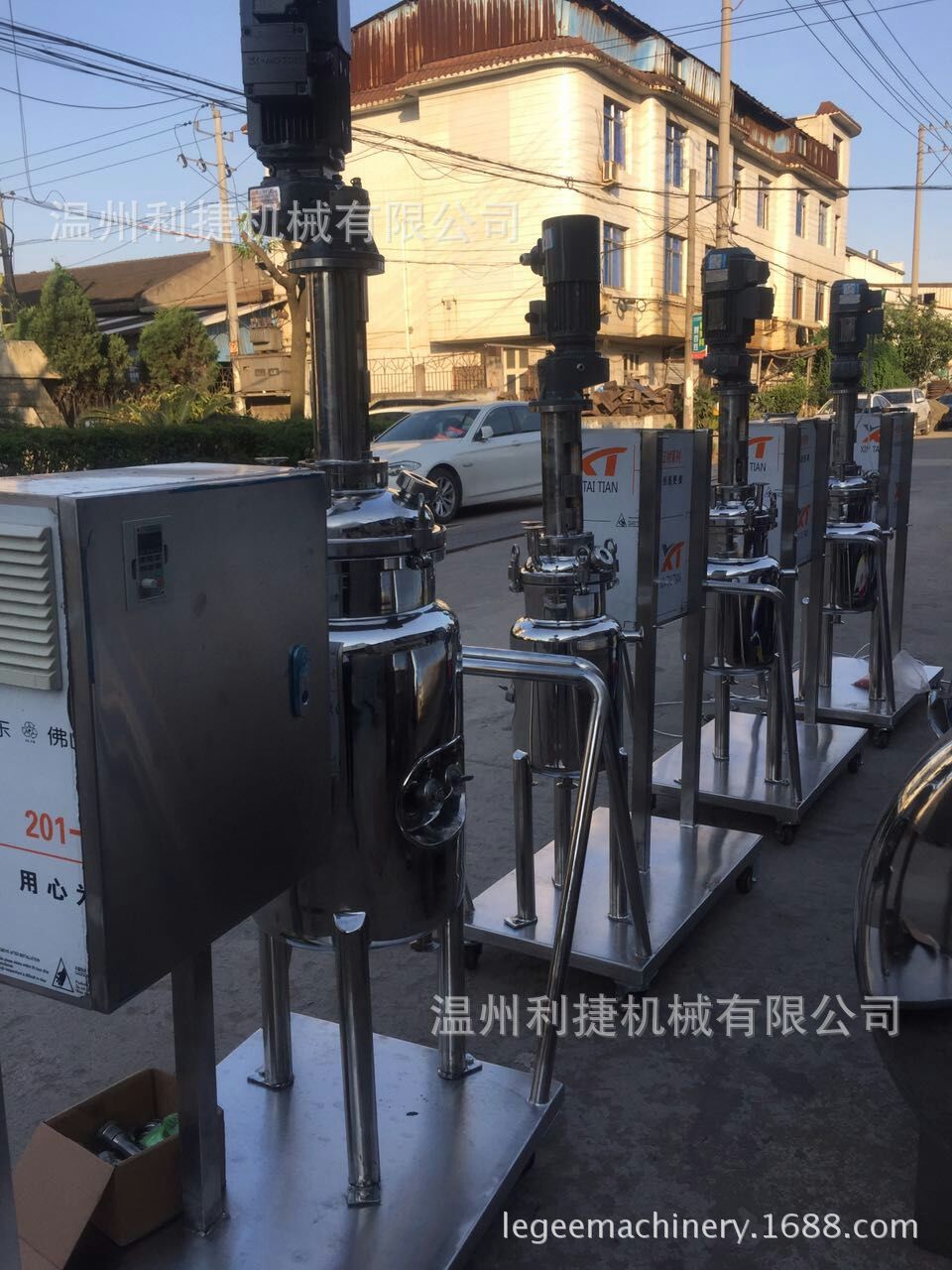

中小型机械搅拌不锈钢发酵罐、实验室小型发酵罐
本产品普遍适用于科研院所以及企业的微生物实验室,是精密发酵试验的理想工具。可以适用于微生物发酵培养的培养基配方的筛选,发酵工艺参数的优化以及生产工艺与菌种的验证。特别是粗醪培养基尤能适应。
一、系统组成:
系统由发酵罐,空气处理系统、蒸汽净化系统、电器控制系统、恒温系统及管路、阀门、辅助系统,传感器与一次仪表系统,下位机控制系统(现场PLC控制系统,二次仪表),上位机系统以及台架等组成。
二、技术参数
|
项目
|
技术参数
|
|
公称体积
|
5L、7L、10L、15L、30L、50L、70L、100L、150L、200L
|
|
装液系数
|
65-80%,最适70%
|
|
罐体配置
|
不锈钢SUS316L/SUS304材质;
夹套控温,优化导流设计;
内表面抛光,Ra≤0.6μm;外表面抛光或亚光处理(玻璃喷丸);
大视角长条视镜,pH电极、DO电极、温度电极接口齐备;
罐盖配有火焰接种口和补料备用接口等
|
|
搅拌系统
|
顶入式机械搅拌系统;无菌机封系统;直流搅拌电机(10L及以下)或交流电机;
标配2层平直叶轮,一级高效消泡桨;另有斜叶、弯叶、轴向流桨叶等可选;
可调速,数字化设定转速控制
|
|
结构方式
|
落地式框架结构,节省空间,万向脚轮,操作方便
|
|
通气系统
|
深层通气,全不锈钢管路;
玻璃转子流量计显示,压力表显,手动阀门调节流量;
配备不锈钢外壳的高效除菌过滤器,过滤精度0.01μm;
需外源压缩空气,配备优质除水稳压装置,持续稳定供气;
可选配质量流量控制器自动控制空气流量
|
|
罐压控制
|
顶部排气口配置指针式压力表显示罐压,不锈钢阀门手动调节;
可选配进口压力变送器和自动调节阀实现罐压自动控制
|
|
温度控制
|
在线检测,数字化设定,自动/手动控制自由切换;
德国Pt-100温度探头和数字式温度仪表;
电加热恒温水箱与外源冷却水自动控制温度
|
|
pH控制
|
在线检测,1路或2路蠕动泵自动流加碱或酸液进行调节;
进口梅特勒(汉密尔顿)pH电极,可高温蒸汽消毒
|
|
溶氧(DO)
|
在线检测,范围0-100%或0-200%;
进口梅特勒(汉密尔顿)DO电极,可高温蒸汽消毒;
可选与转速、通气量联动控制(订购时需明确)
|
|
补料控制
|
标配1路/2路等多路蠕动泵时间比例流加补料,流加量累积显示、记录
|
|
消泡方式
|
传导式泡沫电极,泡沫异常状况自动报警;
标配1路蠕动泵自动/手动流加消泡剂,流加量累积显示、记录
|
|
控制系统
|
应用工业级MC-bio控制系统,采用西门子PLC控制器;
32位真彩色触摸屏操作界面,功能齐全、运行稳定;
另有A型简易型分仪表控制系统可选
|
|
灭菌方式
|
在位灭菌,手动控制,需接外源饱和蒸汽
|
|
可选配项
|
1.多路补料
2.全自动灭菌(AUTO-SIP)
3.补料称重
4.罐体称重
5.富氧旁路
6.氧化还原电位在线检测
7.空气流量自动检测与控制
8.尾气CH4,O2、CO2含量在线检测
9.甲醇(乙醇)含量在线检测
10.葡萄糖、特定氨基酸在线检测
|
|
设备特点
|
在位灭菌,安全可靠,培养基浓度准确;
无传动泄漏风险;
大视角纵向视镜观测清晰;
接种方式多样可靠(标配火焰接种口,差压接种口等多种形式可选);
落地式罐型美观大方;
操作拆装容易;
特殊规格可以定制。
|
三、发酵系统配置清单
|
序号
|
设备名称
|
备注
|
|
1
|
发酵罐
|
高硼硅玻璃或者SUS316L不锈钢
|
|
2
|
下位机控制系统
|
触摸屏+可编程控制器
|
|
3
|
温度控制系统
|
德国Pt100
|
|
4
|
pH检测控制系统
|
瑞士梅特勒(汉密尔顿)原装进口
|
|
5
|
DO检测系统
|
瑞士梅特勒(汉密尔顿)原装进口
|
|
6
|
补料系统
|
蠕动泵流加
|
|
7
|
消泡系统
|
蠕动泵流加
|
|
8
|
压力检测系统
|
在线指示
|
|
9
|
流量系统
|
在线指示
|
|
10
|
转速控制系统
|
转速变频可调
|
|
11
|
无菌空气过滤系统
|
膜过滤
|
|
12
|
管道、阀门
|
SUS316L不锈钢
|
|
13
|
蒸汽发生器(选配)
|
与发酵罐配套
|
|
14
|
空气压缩机(选配)
|
与发酵罐配套
|
